TvMI 7.6:2024.02.01.
6.2.2 és 6.2.3 pontja röviden
TLK beépítése kötelező, ha a DC nyomvonal:

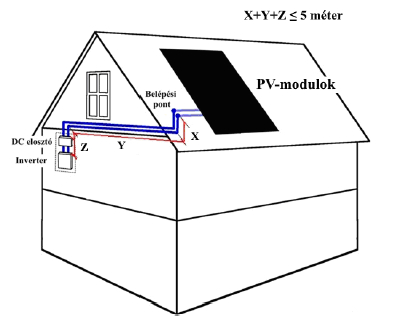

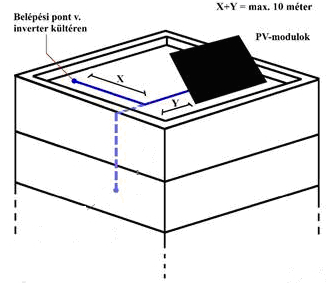

- teljes hossza 10m-nél hosszabb

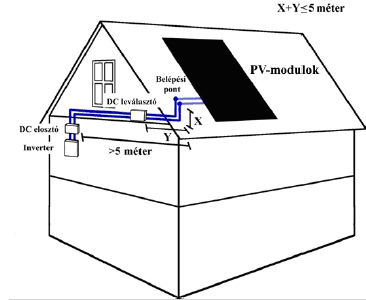

- a belépési pont és az inverter között hosszabb, mint 5m

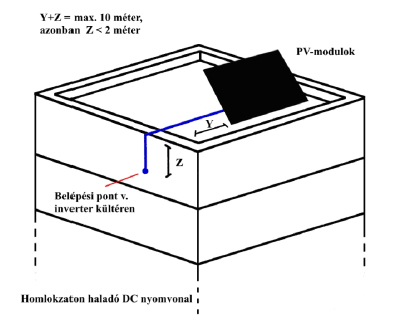

- az épületen kívüli nyomvonal hosszabb, mint 2m
- keresztül halad 2 (vagy több) határoló elemen (pl: tető héjazat, falazat, veréb deszka)
- keresztül halad 1-nél több szinten, idegen tulajdonon, bérleményen, épületen,
- épületrészen
A DC-oldali kábelszakaszba a PV-modul saját (tartozék) kábele, valamint a PV-modulok által
fedett területen és az attól legfeljebb 0,5m-es távolságon belül haladó DC-kábelszakasz nem
tartozik bele!
A DC-leválasztás elhelyezésére olyan esetben is szükség van, ahol a napelem modulok
közötti DC-kábelszakasz hossza meghaladja a 10 métert, amelyet úgy kell kialakítani,
hogy leválasztáskor a napelem modulok között se maradhasson 10 m-nél hosszabb
feszültség alatt maradó DC kábelszakasz.
HIBRID RENDSZER AZ ALÁBBIAKBAN
Hibrid napelemes (PV) rendszerek
TvMI 7.6:2024.02.01.
6.2.2 – 6.2.3 – 6.2.4
Energiatárolóval kombinált rendszereknél, függetlenül azok Önfogyasztás optimalizált vagy
Szigetüzemi üzemviteli állapotától, DC-leválasztás elhelyezésére van szükség a hibrid PV
inverter, illetve a hibrid PV energiaátalakító és a hozzá kapcsolódó energia-tároló rendszer
közötti DC-kábelszakaszon, ha azok nem egy helyiségben vagy légtér-ben, nem egy
tűzszakaszban helyezkednek el, vagy ahol ennek a kábelszakasznak a hossza meghaladja
az 5 métert, függetlenül attól, hogy azok az épületen belül vagy kívül kerülnek elhelyezésre.
A DC-leválasztót úgy kell elhelyezni, hogy leválasztáskor az energiatárolótól ne
maradhasson 5 m-nél hosszabb feszültség alatt maradó DC kábel-szakasz
